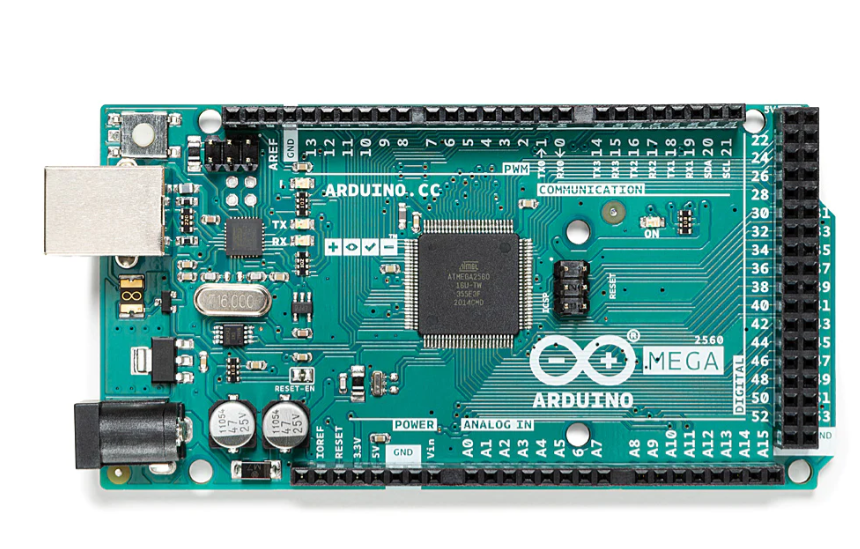

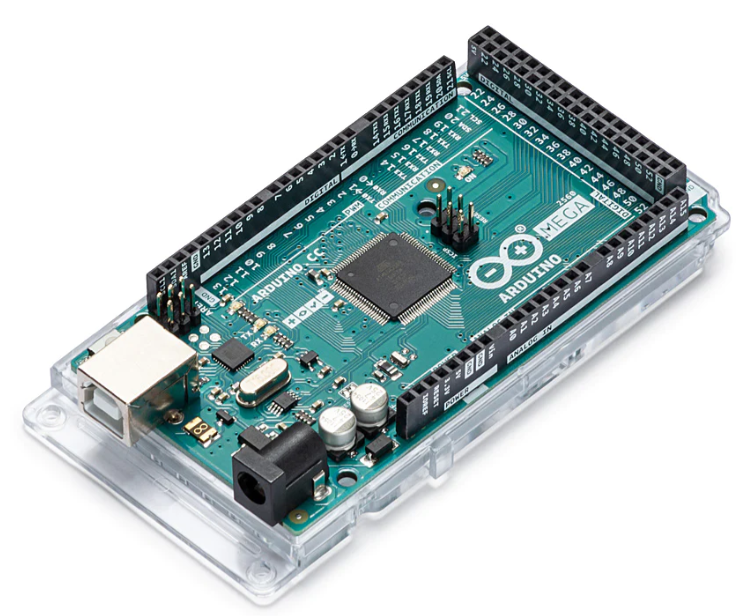

La carte Arduino Mega 2560 est une carte microcontrôleur basée sur l’ATmega2560. Elle dispose de 54 broches d’entrée/sortie numériques (dont 15 peuvent être utilisées comme sorties PWM), de 16 entrées analogiques, de 4 UARTs (ports série matériels), d’un oscillateur à quartz de 16 MHz, d’une connexion USB, d’une prise d’alimentation, d’un connecteur ICSP et d’un bouton de réinitialisation. Elle contient tout ce dont vous avez besoin pour prendre en charge le microcontrôleur ; il suffit de la connecter à un ordinateur à l’aide d’un câble USB ou de l’alimenter avec un adaptateur secteur ou une batterie pour commencer. La carte Mega 2560 est compatible avec la plupart des shields conçus pour l’Uno et les anciennes cartes Duemilanove ou Diecimila.
Spécifications techniques
| Microcontrôleur | ATmega2560 |
| Tension de fonctionnement | 5V |
| Tension d’entrée (recommandée) | 7-12V |
| Tension d’entrée (limite) | 6-20V |
| Broches d’E/S numériques | 54 (dont 15 fournissent une sortie PWM) |
| Broches d’entrée analogique | 16 |
| Courant continu par broche E/S | 20 mA |
| Courant continu pour la broche 3,3V | 50 mA |
| Mémoire flash | 256 Ko, dont 8 Ko utilisés par le chargeur d’amorçage |
| SRAM | 8 Ko |
| EEPROM | 4 Ko |
| Fréquence d’horloge | 16 MHz |
| LED_BUILTIN | 13 |
| Longueur | 101,52 mm |
| Largeur | 53,3 mm |
| Poids | 37 g |
